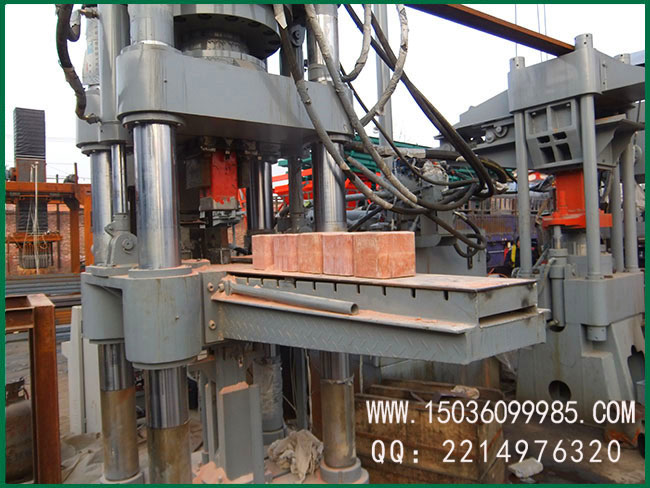

压砖机里电液换向阀的工作原理

　　压砖机里的电液动换向阀由电磁换向阀和液动换向阀组合而成。其中，液动换向阀实现主油路的换向，称为主阀：电磁换向阀用于改变液动换向阀的控制油路的方向，推动液压换向阀阀芯移动，称为先导阀。由于推动阀芯的液压推力可以很大，所以主阀芯的尺寸可以做得很大，允许大流量通过，这样，用较小的电磁铁就能控制较大的流量。

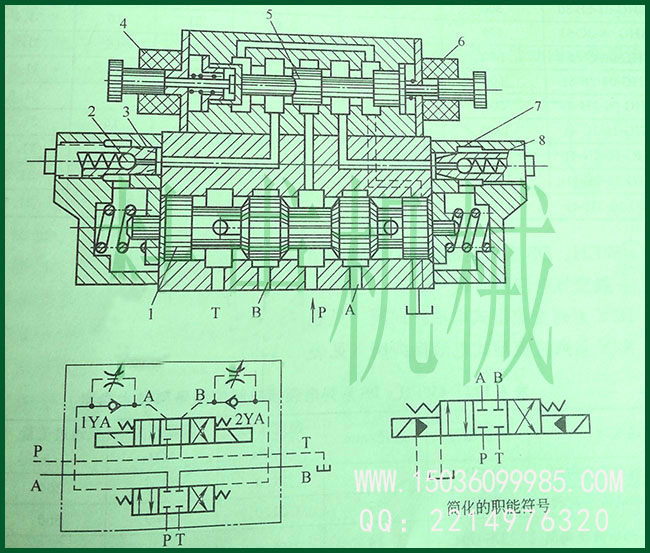

　　压砖机里电液换向阀有弹簧对中和液压对中两种形式的电液阀。有图为示。当电磁铁线圈4、6都不通电时，电磁换向阀阀芯5处于中位，液动换向阀阀芯1两端都未接通控制油液，在其对中弹簧的作用下，也处于中位。当电磁铁线阀4通电时，阀芯5移动右位，控制压力油经单向阀2流入主阀芯1的左端，推动主阀芯1移向右端，主阀芯1右端的油液则经节流阀7和电磁换向阀流回油箱。主阀1运动的速度由节流阀7的开口大小决定。这时主油路状态是p和A通，B和T通。同理，当电磁铁6通电时，电磁阀阀芯5移向左位，控制压力油通过单向阀8，推动主阀芯1移向左端，其移动速度的快慢由节流阀3的开口大小决定，这时主油路状态是P和B通，A和T通。

　　在电液换向阀中，主阀的移动速度可由单向节液阀来调节，这使系统中的执行元件能够得到平稳无冲击的换向。这里的单向节流阀是换向时间调节器，也称为阻尼调节器。它可叠放在先导阀与主阀之间。调节节流阀开口，即可调节主阀换向时间，从而消除执行元件的换向冲击。所以。这种操作形式的换向性能是比较好的，它使用雨高压，大流量的场合。
