图例说明液压制砖机中液压系统图形的读取常用符号认识表示

　　液压制砖机液压系统图形符号的主要表达元素是点、线、圆、半圆、三角形、正方形、长方形、袋形等。

　　其中，液压制砖机中的点代表了管道的连接点，表明了两个管道或阀板的内流道是相互连接的。实线表示主输油管道；虚线盒的内部表示在一个集成块上安装了几个阀门，或者在泵上安装了组合阀及在泵上安装了一些阀门来控制泵。液压砖机的大圆加立体小三角形代表液压泵或液压马达(两个三角形的相反方向)，中间圆代表测量仪器，小圆用来形成单向阀和旋转接头、机械铰链或滚子的元件，半圆是液压马达或旋转液压缸有限旋转角度的组成元件。

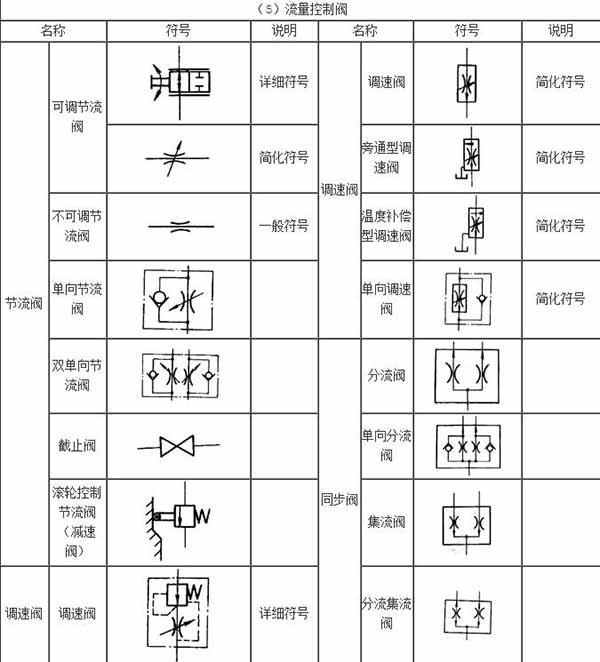

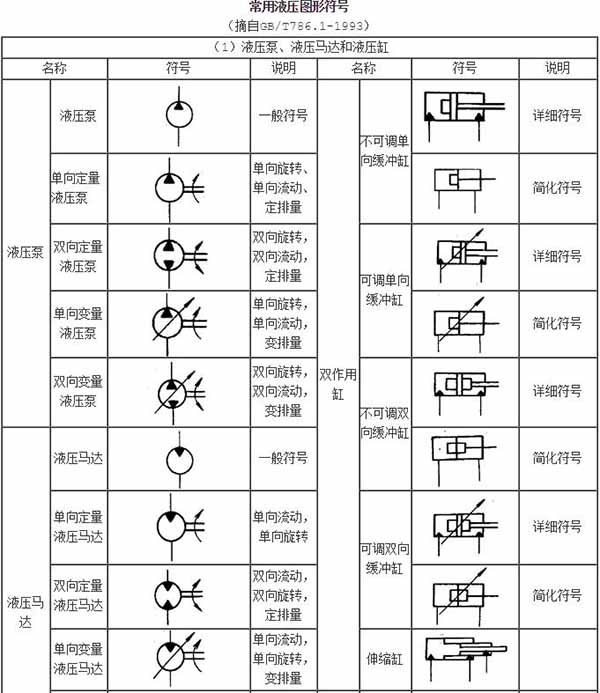

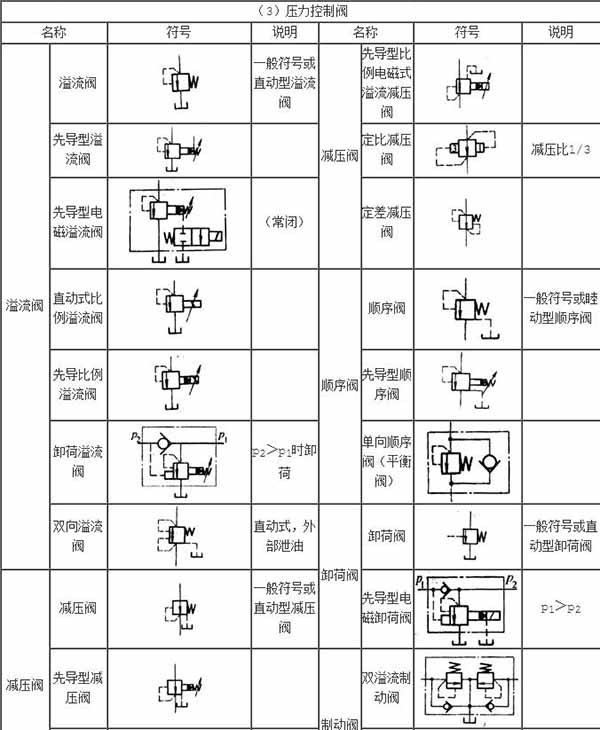

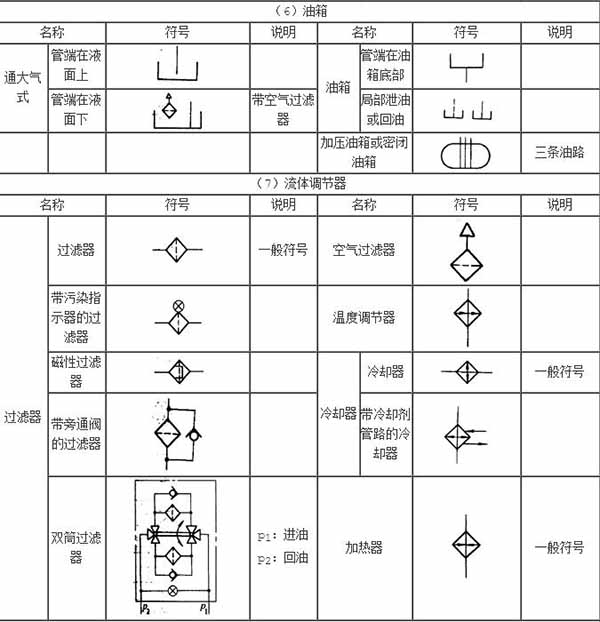

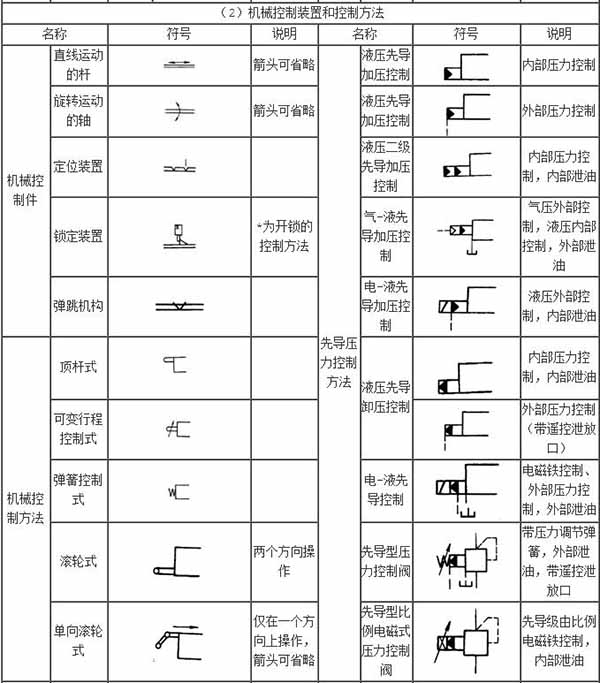

　　液压制砖机的方块是表示控制阀和辅助元件的元件，如阀体、滤油器壳体等。矩形表示液压缸和阀的壳体、气缸的活塞和一些控制模式的部件。半矩形表示油箱，气囊形状表示蓄能器、压力油箱等。如图一至图三：

　　另外再来认识下液压制砖机液压图形功能元素符号：

　　液压砖机的图形符号有三角形、直线和斜箭头、圆弧箭头等。固体三角形代表压力传递的方向表示所使用的工作介质是液体。泵、马达、液压阀和电液阀都有这种功能元件的立体三角形；箭头表示液体流动的通道和方向，在液压泵、液压马达、弹簧、比例电磁铁等上方添加的箭头表明它们可以调整；单圆弧箭头和双向箭头表示液压马达的旋转方向，双向箭头表示它们可以正向反转。

　　上述液压制砖机设备中主要的液压图形表示外其他还有一些辅助符号，如管道连接和管接头的符号，机械控制和控制符号，图形符号泵和马达等，这里不再一一详述。
