液压砖机主要零部件的结构设计及力学分析计算

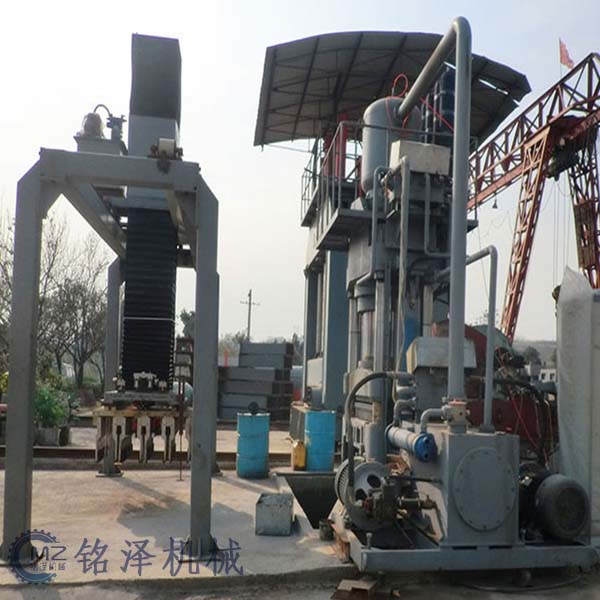

　　在液压砖机中液压缸的部件通常可分为柱塞式、活塞式、差动柱塞式三种。

　　1、柱塞式液压缸此结构在液压砖机中应用最多,广泛用于工作缸、回程缸、工作台移动缸及平衡缸等。结构简单，柱塞在导向套中运动,与缸体内壁不接触,有一定的间隙,因此除安装导向套和密封的部分外,液压缸壁可以粗加工或不加工。加工制造相对容易,但只能单作用,反向运动则需依靠回程缸来实现。

　　2、活塞式液压缸多用于中小型液压砖机中,由活塞及活塞杆组成运动件,在缸体中作直线往复运动,并把缸体分为活塞腔与活塞杆腔两个腔,在活塞外部有动密封圈，内有静密封圈,以隔开两个不同油压的活塞腔与活塞杆腔。缸体的内表面全长上均需精加工,活塞与缸体内孔之间的配合精度要求较高,尤其对缸体内孔的尺寸精度、形位精度和表面粗糙度均有较高要求。因此直径大、行程长的液压机,为避免缸体的加工困难,多采用柱塞式液压缸。

　　3、差动柱塞式液压缸差动柱塞在导向套及下导向套内运动,这种结构多了- -处密封及导向,但当用作回程缸安装于上横梁时,连接比较简单。由于柱塞有上下两处导向,可以承受较大的偏心力矩。

　　4、液压缸的材料及工作液体压力选择为了使液压压机结构紧凑,应使液压缸外径尽可能小。-般来说,当工作缸的总作用力不变时,提高工作液体的压力,液压缸的外径将减小,介是如果缸的材料不变，则当液体压力增加到某一数值后，缸的外径反而会随液体_工作压力的增加而增大,液压缸柱塞直径D与该缸总作用力FH之关系为:

　　2D = 2r-2 FHπP 10

　　式中: D---工作柱塞直径(cm) ; r---工作柱塞半径( cm) ; P---液体工作压力(Pa) ; FH---缸的总作用力(N)。缸的内直径D1为:

　　D1=D+ O=2r1

　　式中: D1---缸的内直径( cm) ;

　　O---缸与柱塞在直径.上的间隙(cm) ; r1---缸的内半径(cm)。对于法兰支承的缸,缸外直径D2为:[σ]D 2= 2r2= 2r1 [σ]- 3 P= 2[σ]FH P([σ]- 3 P)π

　　式中:材料许用应力[σ]与P的关系如下:

　　PZ=0.287[σ]

　　PZ为最佳液体工作压力。对应于某一确定的缸的材料。 液体的工作压力不宜超过最佳压力, -般以采用( 0.7-0.8 ) PZ为宜。
